| 品牌：丰泉 | 型号：J44H | 连接形式：法兰 |
| 材质：铸钢 | 公称通径：50mm | 3C阀门类别：工业 |
| 适用介质：水 | 压力环境：高压 | 工作温度：高温 |
| 标准：国标 | 外形：大型 | 流动方向：换向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 形态：角式 |
| 类型(通道位置)：直角式 | 规格：50 |

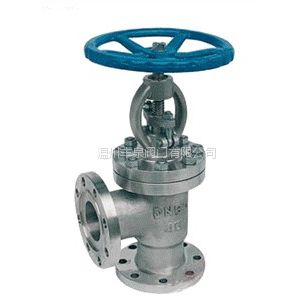

J44H/Y高压角式截止阀/节流阀的优点是可以把阀门安装在管路系统的拐角处，这样既节约了90°弯头，又便于操作。因此，这类阀门最适合在化肥厂的合成氨生产系统中和制冷 系统中采用。如J44H-160、J44H-320、L44H-160、L44H-320就完全是为合成氨生产系统而设计的。
主要性能规范：
公称压力PN | 1.6 | 2.5 | MPa |
壳体试验压力PT | 2.4 | 3.75 | |
高压密封试验压力 | 1.76 | 2.75 | |
低压气密封试验 | 0.5 - 0.7 | ||
适用介质 | 水、油品、蒸汽 | ||
适用温度 | ≤425℃ | ||
高压角式截止阀主要外形尺寸：
型号 | DN | L | D | D1 | M | D2 | Dn | Dn | b | Z-φd | L0 | H | H1 | 重量(kg) | |||
AJ44H-320 | 3 | 60 | 70 | 42 | M14×1.5 | 10 | 3 | - | 15 | 3-16 | 100 | 71 | 77 | 1.25 | |||
6 | 60 | 70 | 42 | M14×1.5 | 10 | 6 | - | 15 | 3-16 | 150 | 80 | 94 | 1.25 | ||||
J44Y-160 | 10 | 90 | 95 | 60 | M24×2 | 10 | 10 | 10 | 20 | 3-18 | 200 | 260 | 275 | 5.7 | |||
15 | 105 | 95 | 60 | M24×2 | 16 | 15 | 16 | 20 | 3-18 | 200 | 268 | 288 | 6.2 | ||||
J44Y-320 | 10 | 90 | 95 | 60 | M24×2 | 10 | 10 | 10 | 20 | 3-18 | 200 | 260 | 275 | 5.7 | |||
15 | 105 | 105 | 68 | M33×2 | 17 | 15 | 17 | 20 | 3-18 | 200 | 268 | 288 | 6.8 | ||||
