| 品牌：丰泉 | 型号：Q941F | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：固定球球阀 | 3C阀门类别：工业 |
| 公称通径：50mm | 适用介质：水 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：双向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：节流 |
| 类型(通道位置)：二通式 | 作用对象：泵 | 规格：50 |

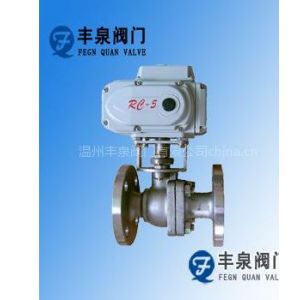

| 产品名称： | Q941F不锈钢电动球阀 |
| 产品型号： | Q941F |
| 产品特点： | 不锈钢电动球阀是通过电动执行器控制阀门开关的智能型阀门,根据所配电动执行器的功能,可以作为切断和截止作用,也可以用于调节作用. |
| Q941F不锈钢电动球阀详细资料： |
Q941F不锈钢电动球阀 不锈钢电动球阀执行标准1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。4、检验主试验：JB/T 9092、API 598。 不锈钢电动球阀主要零件材质 零件名称材料阀体WCBZG1Cr18Ni9TiCF8（304）CF3（304L）ZG1Cr18Ni12Mo2TiCF8M（316）CF3M（316L）球体、阀杆2Cr131Cr18Ni9Ti0Cr19Ni9（304）00Cr19Ni11（304L）1Cr18Ni12Mo2Ti0Cr17Ni12Mo2（316）00Cr17Ni12Mo2（316L）密封圈聚四氟乙烯（PTFE）、增强聚四氟乙烯（PPL）、对位聚苯柔性石墨适用介质水、气体、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀介质尿素等腐蚀性介质 不锈钢不锈钢电动球阀是它具有相同的旋转90度提动作，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
不锈钢电动球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀***直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。 一、不锈钢电动球阀特点及用途 该球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。 采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，***；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构 |
