| 品牌：丰泉 | 型号：D671X | 结构形式：偏置板式 |
| 3C阀门类别：工业 | 加工定制：是 | 材质：碳钢 |
| 连接形式：法兰 | 适用介质：蒸汽 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：双向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：放料 |
| 类型(通道位置)：二通式 | 口径：50-1000 | 公称通径：50-1000 |
| 安装尺寸：国标 | 规格：50 |

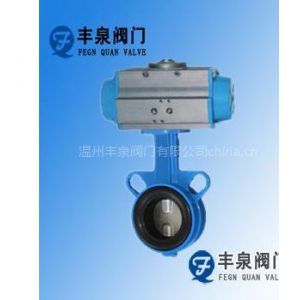

| 产品名称： | D671X气动对夹式蝶阀 |
| 产品型号： | D671X |
| 产品特点： | 气动法兰蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动碟阀该特点尤其***，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质 |
| D671X气动对夹式蝶阀详细资料： |
D671X气动对夹式蝶阀 产品介绍： 产品名称 : D671X对夹式气动软密封蝶阀 型号：D671X 口径：50～1200mm 压力：0.6MPa～1.6MPa 材质：铸钢 、铸铁、不锈钢 一、D671X对夹式气动软密封蝶阀产品概述 我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。二、D671X对夹式气动软密封蝶阀特点1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。4、蝶板采用框架结构，强度高，过流面积大，流阻小。5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。7、本阀结构独特，操作灵活，省力，方便。三、D671X对夹式气动软密封蝶阀主要结束参数公称通经DN（mm)50～200050～1600公称药理PN（MPa)0.61.01.6密封试验(MPa)0.661.11.76强度试验(MPa)0.91.52.4适用温度丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏率符合GB/T13927-92标准驱动方式蜗轮传动、电动、气动、液动四、D671X对夹式气动软密封蝶阀主要零部件材料零件名称材料阀体WCB、QT450-10、HT200、HT250蝶板WCB、QT450-10、HT200、HT250阀轴2Cr13密封圈丁腈耐油橡胶填料柔性石墨五、执行标准制造标准GB/T 122387-89法兰标准GB9113-2000、GB17241.6-1998结构长度标准GB12221-89检验标准GB/T 13927-92 气动对夹式蝶阀气动法兰蝶阀,蝶阀配上气动执行器.气动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间.气动法兰蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动碟阀该特点尤其***，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。 |
