| 加工定制：是 | 品牌：丰泉阀门 | 型号：D73H |
| 结构形式：偏置板式 | 公称通径：50-300 | 压力环境：常压 |
| 口径：50-500 | 安装尺寸：50-500 | 工作温度：常温 |
| 材质：碳钢 | 标准：国标 | 流动方向：单向 |
| 用途：截止 | 类型(通道位置)：二通式 | 连接形式：对夹 |
| 适用介质：油品 | 零部件及配件：配件 | 驱动方式：手动 |

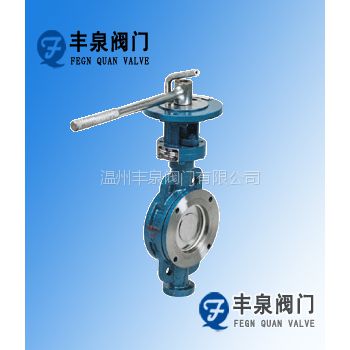

为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
产品采用标准
结构形式 | 单偏心 | |
设计依据 | GB | API |
驱动方式 | 手动、蜗轮蜗杆传动、手动、电动 | |
设计标准 | GB/T 12238 | API609、MSS.SP-68 |
结构长度 | GB/T12221 | ASMEB16.10、API609、MSS.SP-6８ |
连接法兰 | JB/T79 JB/T82、GN/T9115 | ASME B16.5、ASME B16.47 |
试验和检验 | JB/T 9092 | API 598 |
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造
主要零件材料
序号 | 材质 | 材质 | 序号 | 零件名称 | 材质 |
1 | 阀体 | WCB、CF8、CF8M、CF3M | 8 | 填料 | 柔性石墨 |
2 | 轴套 | Cu、PTFE+不锈钢 | 9 | 填料压盖 | 2Cr13、ASTM A27-420 |
3 | 蝶板 | WCB、CF8、CF8M、CF3M | 10 | 填料压盖 | WCB、CF8、CF8M |
4 | 阀杆 | 1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti | 11 | 支架Yoke | WCB、CF8、CF8M、CF3、CF3M |
5 | 密封组合件 | A105+橡胶、A105+F6、不锈钢 | 12 | 指示板 | Cu、不锈钢 |
6 | 轴套 | Cu、PTFE+不锈钢 | 13 | 手柄 | KTH330、QT400-17 |
7 | 填料垫 | 2Cr13 |
|
|
|
单偏心蝶阀 | |
单偏心蝶阀订货流程 | 单偏心蝶阀产品承诺 |
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 | 1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 | 2、产品供货承诺：我们***提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，***用户在使用过程中，无***。 |
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。 | 3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。 |
