| 品牌：丰泉阀门 | 型号：D71F46 | 结构形式：衬四氟 |
| 3C阀门类别：工业 | 加工定制：否 | 材质：衬氟 |
| 连接形式：对夹 | 适用介质：弱酸碱介质 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：配件 | 用途：截止 |
| 类型(通道位置)：二通式 | 口径：50-500 | 公称通径：50-500 |
| 安装尺寸：50-500 | 规格：50-500 |

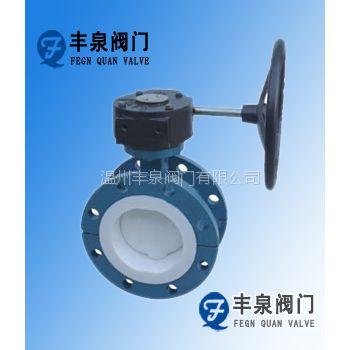

防腐蚀衬氟蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板（锻）为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温***的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
基本型号
手 | DA71F/P 半衬 | 蜗 | DA371F/P 半衬 |
DA71F3 全衬里 | DA371F3 全衬里 | ||
DA71F4 全衬里 | DA371F4 全衬里 | ||
DA71F46 全衬里 | DA371F46 全衬里 | ||
气 | DA671F/P 半衬 | 电 | DA971F/P 半衬 |
DA671F3 全衬里 | DA971F3 全衬里 | ||
DA671F4 全衬里 | DA971F4 全衬里 | ||
DA671F46 全衬里 | DA971F46 全衬里 |
技术规范
设计标准 | GB12238 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
驱动方式 | 蜗轮、手动、电动、气动 |
主要零部件材料表
零件名称 | 材料 |
上下阀体 | 铸铁、铸钢、不锈钢、衬F46、F3 |
阀座 | 铸钢 |
带杆蝶板 | 铸钢、不锈钢、衬F46、F3 |
填料 | F4 |
衬垫 | 硅橡胶 |
蜗轮手柄 | 球墨铸铁 |
衬氟四蝶阀 | |
衬氟四蝶阀订货流程 | 衬氟四蝶阀产品承诺 |
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。 | 1、产品品质承诺：我厂所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 |
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。 | 2、产品供货承诺：我们***提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，将同时派出技术人员到现场，***用户在使用过程中，无***。 |
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。 | 3、售后服务承诺：我厂产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。产品在使用中我厂定期组织技术质检部人员进行访问，让产品更好的投入使用。让用户更放心。 |
.
详细尺寸表请点击：/Products/T57/551.html
