| 品牌：丰泉 | 型号：D363H | 结构形式：杠杆式 |
| 3C阀门类别：工业 | 加工定制：是 | 材质：碳钢 |
| 连接形式：法兰 | 适用介质：水 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：双向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：节流 |
| 类型(通道位置)：二通式 | 口径：50-1000 | 公称通径：50-1000 |
| 安装尺寸：国标 | 规格：50-1000 |

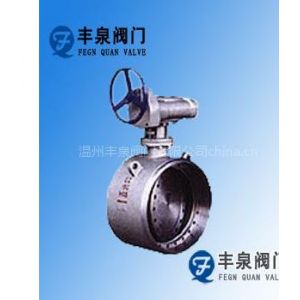

| 产品名称： | 对悍式硬密封蝶阀D363H/663H/963H |
| 产品型号： | D363H/663H/963H |
| 产品特点： | 1、硬密封对焊蝶阀采用三偏心蝶阀堪称过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。2、由于硬密封对焊蝶阀采用焊接结构，使阀门与管道平面达到***性的零泄漏。3、硬密封对焊蝶阀无法兰，对管道和保温包扎带来了很大的方便和美观。 |
 |
| 对悍式硬密封蝶阀D363H/663H/963H详细资料： |
D363H/663H/963H对悍式硬密封蝶阀产品型号：D363H/663H/963H产品概述： 我厂引进能够国外***技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。产品特点： 1、采用三偏心蝶阀堪称过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。2、由于采用焊接结构，使阀门与管道平面达到***性的零泄漏。3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。主要技术参数公称通经DN（mm) DN（100～1200）mm、in4～48公称压力PN（MPa)强度试验(1.5×PN)密封试验(1.1×PN)适用温度碳钢：-29℃～425℃ 不锈钢：-40℃～650℃适用介质水、蒸汽、热水、油品驱动方式蜗轮传动、电动、气动、液动压力等级ANSI 150Lb磅级/PN25焊接标准GB12224、ANSI B16、25、DIN2559主要零部件材料零件名称材料阀体碳钢、不锈钢、铬铝钢蝶板碳钢、合金钢、不锈钢阀座3不锈钢、钴基硬质合金轴套不锈钢阀杆不锈钢、特殊材料填料柔性石墨BYD363H/663H/963H/-10/16/25/40/C、P、R对悍式硬密封蝶阀连接尺寸公称通经主要尺寸公称通经主要尺寸 硬密封蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。本类阀门在管道中一般应当水平安装。
硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。 目前 ,硬密封蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较***的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
|
