加工定制：是	品牌：丰泉	型号：D943H
结构形式：偏置板式	公称通径：50-1000	压力环境：常压
口径：50-1000	安装尺寸：国标	工作温度：常温
材质：不锈钢	标准：国标	流动方向：双向
用途：节流	类型(通道位置)：二通式	连接形式：法兰
适用介质：水	零部件及配件：阀体	驱动方式：手动

产品名称：	D943H硬密封电动蝶阀
产品型号：	D943H
产品特点：	硬密封电动蝶阀特点 1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便； 2、本蝶阀采用不锈钢“U"型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性。

D943H硬密封电动蝶阀详细资料：

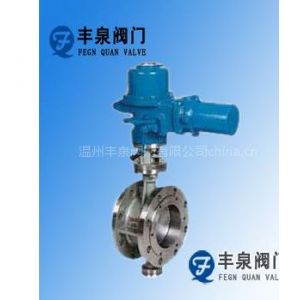

D943H硬密封电动蝶阀

硬密封电动蝶阀特点

1、丰泉蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、丰泉蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、丰泉蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、丰泉蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

硬密封电动蝶阀采用标准
设计标准 :GB/T12238-1989
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

硬密封电动蝶阀执行机构

类型：CH系列特点：
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用***的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

一、硬密封电动蝶阀主要技术参数

公称通径	DN（mm）	50~1200
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压 Ps（MPa）	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢：-29℃~425℃　不锈钢：-40℃~600℃

二、硬密封电动蝶阀主要零件的材质

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨
