| 品牌：丰泉 | 型号：JL47H | 连接形式：法兰 |
| 材质：不锈钢 | 公称通径：50mm | 3C阀门类别：工业 |
| 适用介质：蒸汽 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 外形：中型 | 流动方向：双向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 形态：角式 |
| 类型(通道位置)：直角式 | 规格：50 |

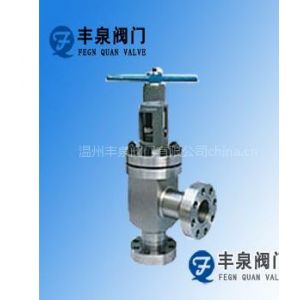

| 产品名称： | JL47H平衡角式截止/节流阀 |
| 产品型号： | JL47H/Y |
| 产品特点： | JL47H/Y平衡角式截止/节流阀技术参数： 公称压力:160-320MPa 公称通径：10-150mm 介质温度：≤425℃ 主要材质：A105(碳钢) 304（不锈钢）316(不锈钢) 适用介质:水,蒸汽,油品,硝酸类,等. |
| JL47H平衡角式截止/节流阀详细资料： |
产品型号：JL47H/Y主要性能规范：型号公称压力试验压力工作压力适用温度使用介质强度密封J47H-160162417.616≤200℃氮氢混合气、氨、液氨、铜铵液、碱液等J47H-320324835.232≤200℃ 主要零件的材料说明：零件名称材料阀体、法兰、缺套优质碳素钢阀杆、阀瓣不锈钢阀杆螺母铸铝黄铜填料四氟手柄球墨铸铁“O”型密封圈氟26-41橡胶密封面堆焊硬质合金 主要外形尺寸：公称压力公称通径尺寸LDD1MD2DNbZ-ΦdL0H≈H1≈重量1665215200145M80×37465406-2940049053510580260225170M100×39480506-33400520575164100290260195M125×411599606-36450625690218125320300235M155×4146123758-39500640720261150350330255M175×6163142788-42550670760 3265215225170M100×39068506-3340049053512780260260195M125×411285606-36400520575190100290300235M155×4130103758-39450625690265125320330255M175×6120120788-42500640720290150350400315M215×6149149908-48550670760
节流阀的性能要求 对节流阀的性能要求是： ·流量调节范围大，流量一压差变化平滑； ·内泄漏量小，若有外泄漏油口，外泄漏量也要小； ·调节力矩小，动作灵敏。 节流阀（throttle valve）的外形结构与截止阀并无区别，只是它们启闭件的形状有所不同。节流阀的启闭件大多为圆锥流线型，通过它改变通道截面积而达到调节流量和压力。节流阀供在压力降***的情况下作降低介质压力之用。 介质在节流阀瓣和阀座之间流速很大，以致使这些零件表面很快损坏－即所谓汽蚀现象。为了尽量减少汽蚀影响，阀瓣采用耐汽蚀材料（合金钢制造）并制成角为140～180的流线型圆锥体，这还能使阀瓣能有较大的开启高度，一般不推荐在小缝隙下节流。 节流阀的特点 1、构造较简单，便于制造和维修，成本低。 2、调节精度不高，不能作调节使用。 3、密封面易冲蚀，不能作切断介质用 4、密封性较差 节流阀的分类 节流阀按通道方式可分为直通式和角式两种；按启闭件的形状分，有针形、沟形和窗形三种。 安装与维护事项 节流阀的安装与维护应注意以下事项： 该阀经常需要操作，因此应安装在易于方面便操作的位置上。 安装时要注意介质方向与阀体所标箭头方向保持一致。 节流口堵塞原因： 1、油液中的机械杂质或因氧化析出的胶质、沥青、碳渣等污物堆积在节流缝隙处。 2、由于油液老化或受到挤压后产生带电的极化分子，而节流缝隙的金属表面上存在电位差，故极化分子被吸附到缝隙表面，形成牢固的边界吸附层，吸附层厚度一般为5~8微米，因而影响了节流缝隙的大小。以上堆积、吸附物增长到一定厚度时，会被液流冲刷掉，随后又重新附在阀口上。这样周而复始，就形成了流量的脉动。 3、阀口压差较大时，因阀口温度高，液体受挤压的程度增强，金属表面也更易受摩擦作用而形成电位差，因此压差大时容易产生堵塞现象。 减轻节流口堵塞的措施 1、选择水力半径大的薄刃节流口。 2、精密过滤并定期更换油液 3、适当减小节流口前后的压差。 4、采用电位差较小的金属材料、选用抗氧化稳定性好的油液、减小节流口表面粗糙度。 节流阀的应用 由于节流阀的流量不仅取决于节流口面积的大小，还与节流口前后的压差有关，阀的刚度小，故只适用于执行元件负载变化很小且速度稳定性要求不高的场合。 对于执行元件负载变化大及对速度稳定性要求高的节流调速系统，必须对节流阀进行压力补偿来保持节流阀前后压差不变，从而达到流量稳定 |
