加工定制：是	品牌：丰泉	型号：X44W
材质：碳钢	连接形式：法兰	公称通径(mm)：50-500
压力环境：常压	工作温度：常温	标准：国标
流动方向：双向	用途：节流	类型(通道位置)：管道
结构形式：填料式	适用介质：氨气	零部件及配件：阀体
驱动方式：手动

产品名称：	X44W三通铸铁旋塞阀
产品型号：	X44W
产品特点：	（1）适用于经常操作，启闭迅速、轻便。（2）流体阻力小。（3）结构简单，相对体积小，重量轻，便于维修。（4）密封性能好（5）不受安装方向的限制，介质的流向可任意。（6）无振动，噪声小。

X44W三通铸铁旋塞阀详细资料：

产品详情

『三通铸铁旋塞阀』专业生产厂家，由本厂自主研发生产的【旋塞阀】质量可靠、价格合理、售后服务完善。『三通铸铁旋塞阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【旋塞阀】广泛应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

【旋塞阀主要优点】：（1）适用于经常操作，启闭迅速、轻便。（2）流体阻力小。（3）结构简单，相对体积小，重量轻，便于维修。（4）密封性能好（5）不受安装方向的限制，介质的流向可任意。（6）无振动，噪声小。

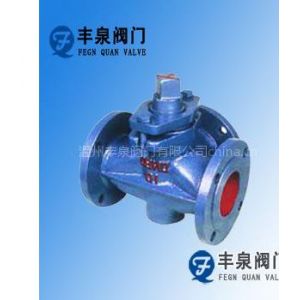

本页产品展示：三通铸铁旋塞阀【制造钢材：铸铁】

展示产品型号：X44W-1.0

管道连接方式：法兰连接

适用介质范围：煤气、油品

公称压力范围：1.0Mpa/10公斤

三通铸铁旋塞阀主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X44W-1.0	1.0	1.5	1.1	煤气、油品	≤100

三通铸铁旋塞阀主要外形及连接尺寸：

公称压力 PN（MPa）	公称通径 DN（mm）	尺寸（mm）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	z-φd	□s	h	H
X44W-1.0	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	760

三通铸铁旋塞阀主要零部件材料：

零件名称	阀体	塞子	填料压盖	填料
X44W-1.0	铸铁	铸铁	铸铁	油浸石棉盘根

【旋塞阀】由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道例如：三通旋塞阀。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。『旋塞阀安装注意事项』：①、要留有阀柄旋转的位置。②、不能用作节流。③、带传动机构的旋塞阀应直立安装。
