公称通径(mm)：50-300	品牌：丰泉	型号：J61H
材质：碳钢	连接形式：螺纹	压力环境：常压
外形：中型	工作温度：常温	形态：柱塞式
标准：国标	流动方向：双向	类型(通道位置)：二通式
适用介质：水	零部件及配件：阀体	驱动方式：手动

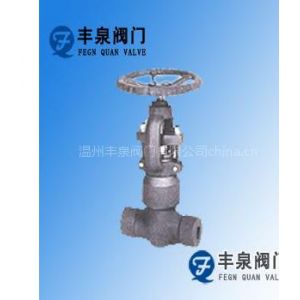

产品名称：	J61H锻钢自密封截止阀
产品型号：	J61H
产品特点：	装有阀杆密封件的阀零件，用于连接或是支撑执行机构，阀盖与阀体可以是一个整体，也可以分离。

J61H锻钢自密封截止阀详细资料：

采用以下结构：

　　全径或缩径
　　明杆支架式
　　自定心压板压套式
　　螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
　　整体式上密封座
　　承插端符合 ASME B16.11
　　螺纹连接端 (NPT)符合ANSl/SME B1.20.1
　　阀瓣可变换为节流型、针型、球型和止回阀

锻钢截止阀800lb：

　　标准材质明细表

序号	零件名称	CS to ASTM	AStoASTM	SS to ASTM
序号	零件名称	TypeAl05	Type f22	Type F304(L)	Type F316(L)
l	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 42()	A276 F304	A276 F304(L)	A276 F316(L)
3	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
4	垫片	3l6夹柔性石墨		316夹SS+PTFE
5	阀盖 Bonnet	A105	A276 304	A276 304(L)	A276 316(L)
6	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圆柱销	A276 420		A276 304
8	填料压套 Gland	A276410		A182 F304(L)	Al 82 F316(L)
q	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料压板	A216 WCB		A351 CF8
11	螺母	A194 211	A194 4	A194 8	A194 8M
12	阀杆螺母	A276 410
13	螺母	A194 2H	A194 4	A194 8	A194 8M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃	-29℃～550℃	-29℃～1扪℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户***内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢

尺寸(MM)和重量(KG)：

NPS		缩径	3/8	1/2	3/4	1	1 1/4	1 1/2	2	/
NPS		全径	/	3/8	1/2	3/4	1	1 1/4	1 1/2	2
L			79	79	92	11 1	120	152	l72	200
H(开OPEN)			l66	1 66	171	207	240	258	330	355
W			100	1 00	l 00	1 25	160	160	180	200
重量	螺栓式		1 9	1.9	2.1	3.5	6.0	7.5	11.4	l4 6
重量	焊接式		1 7	l 7	1 9	3 3	5 2	6 8	l0.6	13 8

锻钢截止阀 900lb-1500lb：

　　标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	TypeA105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304 F304(L)	A182 F316(L)
2	阀瓣	A276420	A276 304	A276 304(L)	A276 F316(L)
3	阀杆	A182 F6	A182 F304	Al82 F304(L)	A182 F316(L)
4	垫片	3 l 6夹柔性石墨		3l6夹SS+PTFE
5	阀盖	A105	A276 304	A276 304(L)	A276 316(L)
6	阀盖螺栓	A193 B7	A193 B16	A19388	A193 B8M
7	圆柱销	A276420
8	填料压套	A276410		A182 F304(L)	A182 F316(L)
9	活节螺栓	A193 B7	A193816	A193 B8	A193 B8M
10	填料压板	A216 WCB		A35 l CF8
11	螺母	A1942H	A1944	A194 8	A194 8M
12	阀杆螺母	A276410
13	销紧螺母	A1942H	A1944	A194 8	A194 8M
14	铭牌	SS
15	手轮	A 197
16	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户***内件代号决定。 CS=碳钢；As合金钢；SS不锈钢

尺寸(mm)和重量(kg)：

NPS		缩径	3/8	1/2	3/4	1	1 1/4	1 1/2	2	/
NPS		全径	/	3/8	1/2	3/4	1	1 1/4	1 1/2	2
L			92	111	111	120	152	l72	200	220
H(开OPEN)			171	207	207	240	258	330	355	370
W			100	1 25	l 25	160	160	180	200	240
重量	螺栓式		2.2	3.7	3 6	6.8	7.6	11.6	15.0	21.9
重量	焊接式		2.O	3.4	3 3	6.O	5.6	10.3	14.2	18.0

锻钢自密封截止阀900lb-2500lb：

　　标准材质明细表

注意：客户需求的其他材质也可采用。密封面材料配对由客户***内件代号决定。 Cs=碳钢；As=合金钢；ss=不锈钢

尺寸(MM)和重量(KG)：

NPS			1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
L		900～1 500Lb	140	140	140	178	178	2l6
L		2500Lb	186	186	186	232	232	279
H(开0PEN)			333	333	333	408	408	524
W			l60	160	180	200	250	280
重量	900～1 500Lb		11.2	10.5	10.1	21.0	19.6	40.4
重量	2500Lb		12.3	11.6	10.8	28.0	26.4	43.8
