品牌：丰泉	型号：ZJHN	材质：碳钢
连接形式：法兰	加工定制：是	公称通径：50mm
适用介质：水、蒸汽、油品	压力环境：常压	工作温度：常温
流动方向：双向	驱动方式：气动	零部件及配件：阀体
形态：隔膜式	类型(通道位置)：二通式	标准：国标
密封形式：硬密封型	规格：50

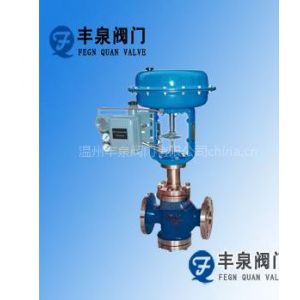

产品名称：	ZJHN型精小型气动薄膜双座调
产品型号：	ZJHN型
产品特点：	ZJHN气动薄膜双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性***、拆装方便等优点

ZJHN型精小型气动薄膜双座调详细资料：

ZJHN型精小型气动薄膜双座调，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。

ZJHN气动薄膜双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性***、拆装方便等优点。广泛应用于***控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有 -250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或***比。多种多样的品种规格可供选择。

ZJHN气动薄膜双座调节阀主要零件材料

零件名称材料温度范围阀体上阀盖HT200-20～200℃ZG230-450-40～450℃ZG1Cr18Ni9Ti-250～550℃ZG0Cr18Ni12Mo2Ti-250～550℃阀芯、阀座1Cr18Ni9-250～550℃0Cr18Ni12Mo2Ti-250～550℃填料聚四氟乙烯-40～200℃膜片丁晴橡胶夹增强涤沦织物压缩弹簧60Si2Mn 膜盖A3ZJHN气动薄膜双座调节阀规格与技术参数公称通径mm253240506580100125150200250300400额定流量系数kv101625406310025025040063010016002700公称压力MPa1.6 4.0 6.4行　程mm16254063100介质温度℃-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃流量特性直线、等***比法兰标准符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产阀体材质PN(MPa)1.6WCB(ZG230-450) CF3CF8 CF8M4.0,6.0WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M阀芯材质1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M上阀盖型式普通式（常温型），热片式（中温型）可调比30:1气源接头M16×1.5注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。执行机构主要技术参数型　号ZHA(B)-1ZHA(B)-2ZHA(B)-3ZHA(B)-4ZHA(B)-5ZHA(B)-6有效面积cm220028040063010001600行　程mm10162540601000弹簧范围KPa20～100(标准)；20～100、40～200、20～60、60～100、80～240ZJHN气动薄膜双座调节阀主要技术性能指标项目指标值基本误差％不带定位器±5.0带定位器±1.0回差％不带定位器3.0带定位器1.0死区％不带定位器3.0带定位器0.4允许泄漏量L/h1×10-3×阀额定容量可配附件定位器：电气阀门定位器手轮电磁阀限位开关电/气转换器空气过滤减压器ZJHN气动薄膜双座调节阀允许压差供气压力MPa弹簧压力KPa公称通径2532405065801001251502002503000.1420-1005.44.44.93.84.73.62.83.752.72.152.01.70.2440-20010.88.89.87.69.47.25.67.55.44.34.03.4注：使用条件为阀杆在介质流出端关闭时P2=0状态下。ZJHN气动薄膜双座调节阀允许压差外形尺寸
公通径(mm)253240506580100125150200250300L(mm)PN1.6MPa185200220250275300350410450550670770PN4.0MPa190210230255285310335425460560740805PN6.4MPa200210235265295320370440475570750820H(mm)普通型56757064565087788789910581068111014981574散热片型69770077578010401050106212571267130917431819H1(mm)117120139144188208220268278320441503D(mm)225360470620重量(KG)3335475198111148236292433760920

一、阀体
阀体形式：直通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

二、上阀盖
常温型：-20℃~+200℃
散热型：-40℃~+450℃
压盖形式：螺栓压紧式
填料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。

三、阀内组件
阀芯型式：双导向双座柱塞型阀芯
流量特性：线性特性、等***比特性或快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

四、执行机构
型式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0. 1、0.04~0.20MPa
供气压力：0.14 0.16 0.28MPa
气源接头：M10×1
环境温度：-30~+70℃

五、阀作用型式：气——关式或气——开式
附件：定位器，手轮机构
性能：（带定位器）
泄漏量：小于额定流量系数Kv的0.5%
基本误差：±1.5%
回差：1.5%
死区：0.6%
始终点偏差：±1.5%
可调范围：30:1
