| 品牌：丰泉 | 型号：ZSHV | 材质：碳钢 |
| 连接形式：法兰 | 加工定制：是 | 公称通径：50mm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：双向 | 驱动方式：气动 | 零部件及配件：阀体 |
| 形态：隔膜式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：50 |

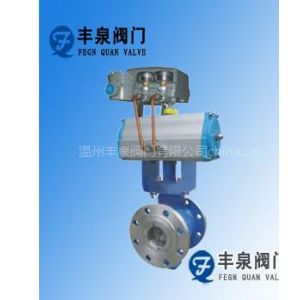

| 产品名称： | ZSHV气动V型调节球阀 |
| 产品型号： | ZSHV |
| 产品特点： | 球芯是一种V型切口球面板，球芯上、下端设有转动轴，具有坚固结构，抗磨损的阀内材料，直流式通道，阀座带有增能环可调节密封力。关闭时V形切口与阀座产生楔形剪切力，广泛应用于浆料、泥浆颗粒状及纤维环境中，与阀门定位器配套实现比例调节，配带阀门的控制箱即快速切断 |
| ZSHV气动V型调节球阀详细资料： |
ZSHV气动V型调节球阀
概述
|
ZSHV气动V型调节
技术参数
| 公称通径DN(mm) | 25～400 | |||
| 公称压力PN(MPa) | 1.6～6.4 | |||
| 公称压力Ps(MPa) | 强度试验 | 2.4～9.6 | ||
| 密封试验 | 1.76～7.0 | |||
| 材料代号 | C | P | R | |
| 主要 零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
| 球杆 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 聚四氟乙烯、不锈钢、硬质合金 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 适用 工况 | 适用介质 | 水,蒸汽,油品 | 硝酸类 | 醋酸类 |
| 适用温度 | -28～425℃ | -28～500℃ | ||
| 执行器 | 型 号 | GT系列、AW系列,SW系列、BAW系列, BRAY系列 | ||
| 气源压力 | 0.4～0.7MPa | |||
| 连接形式 | 对夹式、法兰式，法兰按JB79-59标准 | |||
| 基本误差 | 回差 | 死区 | 输入信号 | 气源 接口 | |
| 电信号 | 气信号 | ||||
| 全行程的 ≤±2% | 全行程的 ≤±2% | 全行程的 ≤0.8% | 4～20mADC | 20～100Kpa | G1/8" G1/4" |
性能
| 公称通径D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 额定流量系数Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公称压力PN（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
| 流量特性 | 近似等***比（参见典型曲线图）、直线特性 | |||||||||||||
| 阀板转角（度） | 0°～至90°（可调） | |||||||||||||
| 允许泄漏量等级 | 软密封：零泄露 硬密封：≤额定Cv×0.001% | 软密封：VI微气泡级，金属密封：≤额定CV×0.065% | ||||||||||||
| 动作时间（S） | 0.5 | 1.0 | 2.5～4.0 | 7.0 | 10 | |||||||||
| 可调节比 | 250:1 | 300:1 | ||||||||||||
流量特性曲线
允许压差
| 执行 机构 | 状态 | PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K | ||||||||||
| 填料：聚四氟乙石棉 | ||||||||||||
| 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| GT65 | 关闭 | 4.99 | 1.13 | |||||||||
| △P | 0.74 | 0.31 | ||||||||||
| GT80 | 关闭 | 4.99 | 4.99 | 4.99 | 2.80 | 1.33 | ||||||
| △P | 1.72 | 0.83 | 0.53 | 0.30 | 0.16 | |||||||
| GT90 | 关闭 | 4.99 | 4.99 | 2.80 | 2.62 | |||||||
| △P | 1.33 | 1.33 | 0.49 | 0.28 | ||||||||
| GT100 | 关闭 | 4.52 | 1.56 | |||||||||
| △P | 0.48 | 0.16 | ||||||||||
| GT125 | 关闭 | 4.52 | 4.50 | 2.31 | 1.43 | |||||||
| △P | 0.82 | 0.45 | 0.25 | 0.19 | ||||||||
| GT160 | 关闭 | 4.50 | 4.97 | 3.32 | ||||||||
| △P | 0.81 | 0.52 | 0.40 | 1.13 | ||||||||
| AW17 | 关闭 | 4.95 | 3.21 | 0.13 | 2.74 | 1.91 | ||||||
| △P | 0.90 | 0.69 | 3.71 | 0.42 | 0.31 | |||||||
| AW20 | 关闭 | 0.70 | 3.23 | 2.51 | ||||||||
| △P | 0.70 | 0.54 | 0.40 | |||||||||
外形尺寸
| 公称通径 DN(mm) | 尺 寸 (mm) | | ||||||||
| 对夹 | 法兰式 | L | H | |||||||
| D | D | D1 | D2 | q | Z-Φd | |||||
| 25 | 64 | 110 | 85 | 65 | 14 | 4-14 | 102 | 233 | ||
| 40 | 82 | 145 | 110 | 85 | 16 | 4-18 | 114 | 280 | ||
| 50 | 100 | 160 | 125 | 110 | 16 | 4-18 | 124 | 362 | ||
| 65 | 120 | 180 | 145 | 120 | 18 | 4-18 | 145 | 377 | ||
| 80 | 131 | 195 | 160 | 135 | 20 | 8-18 | 165 | 410 | ||
| 100 | 158 | 215 | 180 | 155 | 20 | 8-18 | 194 | 423 | ||
| 125 | 180 | 245 | 210 | 185 | 22 | 8-18 | 213 | 436 | ||
| 150 | 216 | 280 | 240 | 210 | 24 | 8-23 | 229 | 653 | ||
| 200 | 268 | 335 | 295 | 265 | 26 | 12-23 | 243 | 703 | ||
| 250 | 326 | 405 | 355 | 320 | 30 | 12-25 | 297 | 787 | ||
| 300 | 460 | 460 | 410 | 3750 | 30 | 12-25 | 338 | 827 | ||
| 350 | 470 | - | - | - | - | - | 1050 | |||
| 400 | 525 | - | - | - | - | - | 1100 | |||
V型调节球阀由于球芯带有Ｖ型结构，对阀座具有剪切作用。因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节
◆产品特点
1、具有弹性负荷压力辅助密封座***阀座与球芯自努至终的紧密接触
2、具有整体式的阀体结构，不存在产生潜在泄漏的可能
3、具有等***比特性，有很宽的控制范围和特别稳定的控制过程，可广泛用应于多种工艺流程中
4、阀杆和球芯采用渐开线花键连接，当齿廓受载时，齿上有径向力能起自动定心作用，且各齿受力均匀使之强度高、寿命长
