| 品牌：丰泉 | 型号：ZDLN | 材质：碳钢 |
| 连接形式：法兰 | 加工定制：是 | 公称通径：50mm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：双向 | 驱动方式：电子 | 零部件及配件：阀体 |
| 形态：隔膜式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：50 |

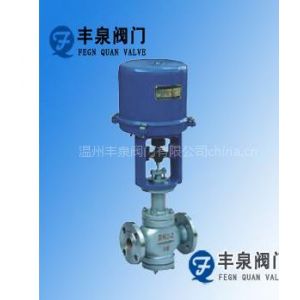

| 产品名称： | ZDLN型电子式电动直通双座调 |
| 产品型号： | ZDLN |
| 产品特点： | ZDLN电子式电动双座调节阀 (防爆型电动调节阀)概述 ZDLN电子式电动双座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成 |
| ZDLN型电子式电动直通双座调详细资料： |
电子式电动直通双座调节阀 概述； ZDLN型电子式电动直通双座调是由3610L型电子式电动执行机构和双座调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单，调节机构具有不平衡很小，允许压差，大流通能力大等特点，适用于泄漏量要求不严格的场合。 电子式电动直通双座调节阀主要技术参数和性能指标 双座调节机构主要技术参数公称通径mm253240506580100125150200250300额定流量系数kv 10162540631001602504006301001600公称压力（MPa）1.6 4.0 6.4（常温）,4.0 6.4（中温）,0.6 4.0 6.4（低温）行程（mm）16254060100动作速度mm/s2.13.51.73.42.0配用电动执行机构型号361LSA-20361LXA-20361LSB-30361LXB-30361LSB-50361LXB-50361LSC-65361LSC-99流量特性直线，等***比介质温度℃-20℃～+200、-40～+250（常温） -40～+450（中温） -250～-60（低温）法兰尺寸铸铁法兰按JB78-59，铸钢法兰按JB79-59法兰型式法兰密封型式按JB77-59，铸铁法兰按光滑式，铸钢法兰按凹式，低温按准糟式阀体材质公称压力（MPa）0.6低温：-250℃～-60℃ ZG1r18Ni9Ti 1.6常温:-20℃～+200℃ Ht200 4.0常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti低温:-250℃～-60℃ ZG1Cr18Ni9Ti 6.4 常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti低温:-250℃～-60℃ ZG1Cr18Ni9Ti 电子式电动直通双座调节阀执行机构主要技术参数 型号额定输出力N速度mm/s 技术参数361LSA-20361LXA-20200020002.12.1电源：AC220V 50Hz输入信号：DC4-20mADC1-5V（信号线用屏蔽线）输出开度信号：DC4～20mA上盖防护等级：相当IP55隔爆标志：ExdⅡBT 4361LSA-30361LXA-30300030003.53.5361LSB-50361LXB-50500050001.71.7361LSC-65 65002.8361LSC-99100002.0 电子式电动直通双座调节阀性能指标 项目指标值基本误差％±2.5回差％2.5死区％1.0始终点偏差％电开始点±2.5终点±2.5电关始点±2.5终点±2.5额定行程偏差％2.5允许泄量L/h10 -3 ×阀额定容量 允电子式电动直通双座调节阀许压差 公称通径253240506680100125150200250300允许压差≤公称压力0.43.4  常电子式电动直通双座调节阀、中温双座阀外形尺寸表 公称通径LH1HD重量（Kg）PN（MPa）常温中温PN1.6MPaPN4.0,6.4MPa1.64.06.4常温中温2518519020012068083022526303332200210210120683834225283134402202302351407589092253847515025025526514576891922541515565275285295190989115222561808880300310320210102211852257710011010035035537022010441207225961201311254104254402701336154831016019524415045046047528013581570310205249269200500560570320143616483102754024352506406606704501707194731048560566530072073575046517672008310635755825 低温双座阀外形尺寸表 公称通径DDNH1-100℃-200℃-250℃重量（Kg）H 2HH 2HH 2H25225270290102500111270013129001512413222530031010550011187001318900151844402253103401275001190700139090015906250225340370132500120070014009001600676522538041017160014638001663100018631008022541044018860014898001689100018891121002254705002006001505800170510001905143125310550590250700184290020421100224222915031060064026070018529002052110022522962003107207603007001892900209211002292471 调节阀系列:SZDLN型电子式电动直通双座调节阀的详细资料：
|
