| 型号：X43F46-10 | 品牌：丰泉 | 材质：衬氟 |
| 连接形式：法兰 | 加工定制：是 | 公称通径：50mm |
| 结构形式：填料式 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 用途：节流 | 类型(通道位置)：管道 |
| 适用介质：氨气 | 规格：50 |

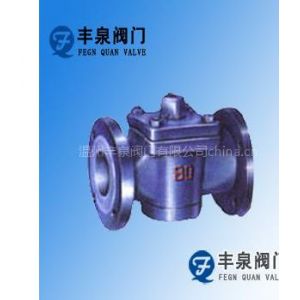

| 产品名称： | X43F46-10聚全氟衬里旋塞阀 |
| 产品型号： | X43F46-10 |
| 产品特点： | 衬里阀阀体采用铸铁、球铁、碳钢、合金钢、不锈钢、铜等材料铸造，另可根据用户特殊需求冶炼和制造。衬胶衬里阀广泛应用于电力、化工、石油、冶金、炼油等各行各业 |
| X43F46-10聚全氟衬里旋塞阀详细资料： |
商品名称：X43F46-10聚全氟衬里旋塞阀 聚全氟衬里旋塞阀产品类别：衬胶阀门系列 技术数据和性能参数Technical data and performance parameter： 公称压力:Nominal pressure: 1.0 Mpa, 1.6 Mpa, 2.5 Mpa, 4.0MPa(ANSI Class 125, 150lb, 300lb) 规格Nominal size: DN15~DN300 (1/2”-8”) 结构长度Face to face dimension: DIN3202, ANSI B16.10 or on client’s design 法兰连接尺寸Flange connection dimension: DIN2501, ANSIB16.5 or on client’s design 测试标准Pressure test: API 598, API6D 适用温度Suitable temperature: -40℃~180℃ 适用介质Suitable medium: This plug valve can be applied in various concentrations of Acid, Alkali, Aqua regia and strong chloridizing etc (except the high-temperature melting alkali metals, element fluorine & chlorine-trifluoride). 操作方式operation style: Handwheel, bevel gear, electric, pneumatic.主要零件材料 Main parts material： 零件名称 Part name材质 Material阀体Body Cast steel /Cast iron lined with FEP旋塞Plug Cast steel/Cast iron lined with FEP阀杆Stem Stainless steel阀盖Bonnet Cast steel /Cast iron lined with FEP调节螺丝Adjusting screw Stainless steel调节垫片Adjusting washer Stainless steel+PTFE手柄Lever Cast steel主要性能规范： 公称压力Nominal pressure试验压力Test pressure工作压力working pressure工作温度working temperature强度密度10Kgf/Cm210Kgf/Cm215Kgf/Cm210Kgf/Cm2-50~120主要外形尺寸及连接尺寸 Main outline dimensions and connection dimensions： 公称通径长度法兰外径(D)螺孔中心圆直径(D1)连接凸出部分直径法兰厚度(b)螺孔直径(d)螺孔数量(Z)重量(KG)20150105755516144425160115856516144532170135100781818474018014511085181849502101601251002018412652201801451202018418802501951601352218425100275215180155221883512531024521018524188471503502802402102423858旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。 工作原理 用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低（不高于1兆帕）和小口径（小于100毫米）的场合。 |
