| 品牌：丰泉 | 型号：Q41F46-10C | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：固定球球阀 | 3C阀门类别：工业 |
| 公称通径：50mm | 适用介质：水 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：双向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：节流 |
| 类型(通道位置)：二通式 | 作用对象：泵 | 规格：50 |

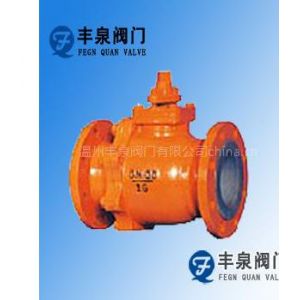

| 产品名称： | Q41F46-10C聚全氟衬里球阀 |
| 产品型号： | Q41F46-10C |
| 产品特点： | 衬里阀阀体采用铸铁、球铁、碳钢、合金钢、不锈钢、铜等材料铸造，另可根据用户特殊需求冶炼和制造。衬胶衬里阀广泛应用于电力、化工、石油、冶金、炼油等各行各业 |
| Q41F46-10C聚全氟衬里球阀详细资料： |
商品名称：Q41F46-16C聚全氟衬里球阀 聚全氟衬里球阀产品型号：Q41F46-10C 技术数据和性能参数:Technical data and performance parameter： 公称压力：Nominal pressure: 1.0 Mpa, 1.6 Mpa, 2.5 Mpa, 4.0MPa(ANSI Class 125, 150lb, 300lb) 规格:Nominal size: DN15~DN200 (1/2”-8”) 结构长度Face to face dimension: DIN3202, ANSI B16.10 or on client’s design 法兰连接尺寸Flange connection dimension: DIN2501, ANSIB16.5 or on client’s design 测试标准Pressure test: API 598, API6D 适用温度Suitable temperature: -40℃~180℃ 适用介质Suitable medium: This ball valve can be applied in various concentrations of Acid, Alkali, Aqua regia and strong chloridizing etc (except the high-temperature melting alkali metals, element fluorine & chlorine-trifluoride). 操作方式operation style: Handle, worm gear, electric, pneumatic, hydraulic.主要零件材料 Main parts material： 零件名称 Part name材质 Material左阀体Left BodyCast steel lined with FEP右阀体Right BodyCast steel lined with FEP带杆球体BallCast steel lined with FEP填料箱Stuffing boxCast steel lined with FEP密封圈Seal ringPTFE填料压盖Gland flangeCast steel填料PackingPTFE手柄LeverCast steel主要性能规范： 公称压力Nominal pressure试验压力Test pressure工作压力working pressure工作温度working temperature密封强度10Kgf/Cm210Kgf/Cm215Kgf/Cm210Kgf/Cm2-80~110主要外形尺寸及连接尺寸 Main outline dimensions and connection dimensions： 公称通径尺 寸LDD1D2bfZ-?LoH2516011585651834-?1418010432165135100781834-?1820011540180145110852034-?18200125502001601251002034-?18250132652201801451202234-?18250148802501951601352238-?183001651002802151801552438-?183501801253202452101852638-?186002301503602802402102838-?238002832004003352952653048-?231200325用途 球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。 工作原理 球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管 路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀***做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。 主要特点 球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。 优点 1．流体阻力小，全通径的球阀基本没有流阻。 2．结构简单、体积小、重量轻。 3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。 4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。 |
