| 品牌：丰泉 | 型号：J23W | 材质：不锈钢 |
| 连接形式：螺纹 | 工作温度：常温℃ | 压力环境：常压 |
| 驱动方式：手动 | 试验压力：1.1MPa | 公称通径：15mm |
| 标准：国标 | 流动方向：双向 | 零部件及配件：阀体 |
| 用途：节流 | 适用介质：水 | 类型(通道位置)：二通式 |
| 规格：15 |

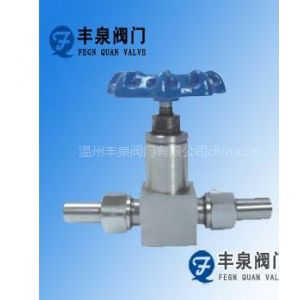

| 产品名称： | J23W外螺纹针型阀 |
| 产品型号： | J23W |
| 产品特点： | 是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。 |
 |
| J23W外螺纹针型阀详细资料： |
J23W外螺纹针型阀概述 J23W外螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。 1、外螺纹针型阀设计制造 GB/T 12224-1989 JB/T 7747-19952、外螺纹针型阀连接形式： 对焊式管接头3、外螺纹针型阀结构特征： 锥面密封；浮动阀瓣4、外螺纹针型阀阀门检验和试验： GB/T 13927-19925、外螺纹针型阀材料： 碳钢按GB/T 12228-1989的规定 不锈钢GB/T 1220-1989的规定 外螺纹针型阀性能规范试验项目压力值公称压力32壳体试验48密封试验35.5气压试验19.2适用温度≤425°C适用介质水、蒸气、油品等 外螺纹针型阀主要零件材料 型号阀体接头阀杆螺帽填料J21W-32020#20#2Cr1320#PTFEJ21W-320PSS304SS304SS304SS304
外螺纹针型阀主要外形尺寸 规格M?L1LHD0重量（KG）DN6M20×1.5?14×46614096630.85DN10M24×1.5?18×478160115781.1DN15M30×2?22×4941801221002.0DN20M36×2?28×41082201561103.5DN25M39×2?33×41102301701404.3 工作原理 针型阀是一种可以***调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀,蝶阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。
针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等 针型阀的参数 公称通径6~40mm
压力范围1.6～32.0MPa
适用介质水、油品、蒸汽、石油气等
制造标准GB ANSI JIS 防腐方法 首先阀体的防腐蚀，主要是正确选用材料。虽然防腐蚀的资料十分丰富，但能否选得恰当，还是不容易的事情，因为腐蚀的问题很复杂。选择阀体材料的难处，还在于不能只考虑腐蚀问题，同时必须考虑耐压耐温能力，经济上是否合理，购买是否容易等因素。
其次是采取衬里措施，如衬铅、衬铝、衬工程塑料、衬天然橡胶及各种合成橡胶等。如介质条件许可，这倒是一种节约的方法。
再次，在压力、温度不高的情况下，用非金属做阀门主体材料，往往能十分有效地防制腐蚀。
此外，针型阀阀体外表面还受到大气腐蚀，一般钢铁材料都以刷漆来防护。 安装注意事项 1）、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要 |
