原理：真空过滤	品牌：丰泉阀门	型号：BSG41HY
样式：立式	用途：空气过滤	主体材质：不锈钢
外形尺寸(mm)：15-100	性能：精密过滤	有效过滤面积(m2)：1
滤料类型：锰砂	设备重量：10Kg	过滤器类型：袋式
适用对象：烟雾	适用对象性质：弱腐蚀性	适用范围：化工

产品名称：	BSG41HY型保温过滤器
产品型号：	BSG41HY
产品特点：	Y型保温过滤器--用于水、油、气管道和各种设备上不可缺少的一种保温装置，通常装在减压阀、泄压阀、定水位阀或其他设备的进口端，用来清楚介质中的杂质，以保护阀门及设备的正常使用。

BSG41HY型保温过滤器详细资料：

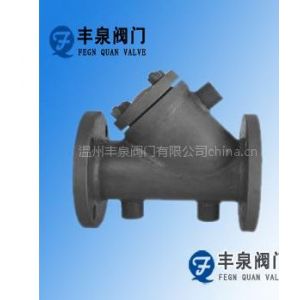

BSG41HY型保温过滤器

Y型保温过滤器

Y型保温过滤器特点

Y型保温过滤器用于水、油、气管道和各种设备上不可缺少的一种保温装置，通常装在减压阀、泄压阀、定水位阀或其他设备的进口端，用来清楚介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构简单，阻力小，排污方便等特点。一般用水滤网采用18~30目/英寸，通气滤网40~100目/英寸，如用户有特殊要求过滤网可定制。

Y型保温主要技术参数

型号	连接形式	公称压力MPa	试验压力MPa	工作压力MPa	壳体材料	过滤网材料	适用介质
BY41H-10	法兰	1.0	1.1	1.0	灰铸铁	1.1	水、油和气等
BY41H-16	法兰	1.6	1.76	1.6	球墨铸铁	1.76
BY41H-26	法兰	2.5	2.75	2.5	碳钢	2.75

Y型保温过滤器主要外形尺寸（法兰尺寸按JB78PN1.0MPa PN1.6MPa PN2.5MPa的规定）

口径DN（mm）		40	50	65	80	100	125	150	200	250	300	350	400	450
BY41H	L	200	220	260	280	320	350	380	495	595	640	700	800	850
BY41H	H	100	130	165	195	230	300	335	420	500	580	640	700	790

Y型保温过滤器铸铁法兰尺寸（JB78）

口径DN	外径DN	螺栓孔中心圆直径	连接凸出部分直径D2	连接凸出部分高度f	法兰厚度b	螺栓孔径和数量Z-∮d
PN=0.1MPa PN=0.25MPa PN=0.6MPa
32	120	90	70	2	16	4-14
40	130	100	80	3	16	4-14
50	140	110	90	3	16	4-14
65	160	130	110	3	16	4-14
80	185	150	125	3	18	4-18
100	205	170	145	3	18	4-18
125	235	200	175	3	20	8-18
150	260	225	200	3	20	8-18
200	315	280	255	3	22	8-18
225	340	305	280	3	22	8-18
250	370	335	310	3	24	12-18
300	435	395	362	4	24	12-23
350	485	445	412	4	26	12-23
400	535	495	462	4	28	16-23
450	590	550	518	4	28	16-23
500	640	600	567	4	30	16-23
600	755	705	670	5	30	20-25
700	860	810	775	5	30	24-25
800	975	920	880	5	30	24-30
900	1075	1020	980	5	30	24-30
1000	1175	1120	1080	5	30	28-30
1200	1375	1320	1280	5	30	32-30
MP=0.1MPa
25	115	85	65	2	16	4-14
32	135	100	78	2	18	4-18
40	145	110	85	3	18	4-18
50	160	125	100	3	20	4-18
65	180	145	120	3	20	4-18
80	195	160	135	3	22	4-18
100	215	180	155	3	22	8-18
125	245	210	185	3	24	8-18
150	280	240	210	3	24	8-23
175	310	270	240	3	26	8-23
200	335	295	265	3	26	8-23
225	365	325	295	3	26	8-23

口径DN	外径DN	螺栓孔中心圆直径	连接凸出部分直径D2	连接凸出部分高度f	法兰厚度b	螺栓孔径和数量Z-∮d
PN=1.0MPa
250	390	350	320	3	28	12-23
300	440	400	368	4	28	12-23
350	500	460	428	4	30	16-23
400	565	515	482	4	32	16-25
450	615	565	532	4	32	20-25
500	670	620	585	4	34	20-25
600	780	725	685	5	36	20-30
700	895	840	800	5	40	24-30
800	1010	950	905	5	44	24-34
900	1110	1050	1005	5	46	28-34
1000	1220	1160	1115	5	50	28-34
1200	1450	1380	1325	5	56	32-41
1400	1675	1590	1525	5	62	36-48
PN=1.6MPa
15	95	65	45	2	14	4-14
20	105	75	55	2	16	4-14
25	115	85	65	2	16	4-14
32	135	100	78	2	18	4-18
40	145	110	85	3	18	4-18
50	160	125	100	3	20	4-18
65	180	145	120	3	20	4-18
80	195	160	135	3	22	8-18
100	215	180	155	3	24	8-18
125	245	210	175	3	26	8-18
150	280	240	210	3	28	8-23
175	310	270	240	3	28	8-23
200	335	295	265	3	30	12-23
225	365	325	295	3	30	12-23
250	405	355	320	3	32	12-25
300	460	410	375	4	34	12-25
350	520	470	43	4	8	16-25
400	580	525	485	4	40	16-30
450	640	585	545	4	44	20-30
500	705	650	608	4	46	20-34
600	840	770	718	5	54	20-41

按照过滤介质分为：空气过滤器、液体过滤器、网络过滤器、光线过滤器

1.空气过滤器

　　使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。空气过滤器如何过滤空气：

　　一般的空气净化设备过滤空气大概分为一下方法和步骤。

　　1、多重过滤网————防止空气中的灰尘和病菌进入室内

　　多重活性碳过滤网有效拦截灰尘病菌，进行过滤空气，确保进入室内的空气洁净。

　　2、氧化钛杀毒————降解室内空气中的甲醛、苯等有机毒气的污染

　　纳米级二氧化钛由紫外光激活，进行过滤空气有效降解空气中的甲醛、苯等有机毒气的放射污染。

　　3、负离子增氧————增加室内空气中的氧气至适量并保持含量稳定

　　负离子发生器给室内空气增氧，确保进入家居的空气保持足量的氧气、充满活力，加强过滤空气>

　　4、PTC陶瓷加热————加热室内空气至舒适温度

　　PTC陶瓷加热片对冬季进入室内的新风进行辅助预热，适当增加室内的温度，从而过滤空气，让家居温暖舒适。

　　5.　紫外光杀菌————***杀灭空气中的流行性病毒细菌

　　紫外线光源具有***杀灭空气中的流行性病毒细菌，使人远离感染源，进行过滤空气，呵护全家健康。

　　过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
