| 品牌：丰泉 | 型号：QB1 | 压力环境：常压 |
| 工作温度：常温 | 形态：旋塞式 | 材质：碳钢 |
| 连接形式：螺纹 | 转速：200 | 标准：国标 |
| 外形：中型 | 流动方向：单向 | 零部件及配件：配件 |
| 驱动方式：气动 | 适用介质：氮气 | 类型(通道位置)：二通式 |
| 规格：50 |

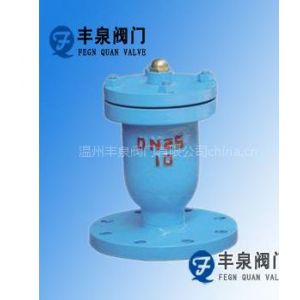

| 产品名称： | QB1法兰单口排气阀 |
| 产品型号： | QB1 |
| 产品特点： | QB1单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。 |
 |
| QB1法兰单口排气阀详细资料： |
QB1法兰单口排气阀 口径15-50（mm）材质丰泉连接形式法兰 品牌英络克型号QB1-10型产品别名P1型排气阀QB1单口自动排气阀概述：QB1单口自动排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。英络克牌用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。QB1单口自动排气阀作用原理：当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，英络克牌排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。英络克牌QB1单口自动排气阀用途及主要性能规范：1、排气阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。2、安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以***验停水。3、如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。 QB1单口自动排气阀主要零配件 12345678阀体空心球密封垫阀盖排气咀垫圈螺母双头螺柱英络克牌QB1单口自动排气阀主要外形连接尺寸 型号公称通径Dg主要及连接尺寸阀体材料DD1D2H介质QB1-10法兰式1519516085330水铸铁、铸钢2019516085330水铸铁、铸钢2519516085330水铸铁、铸钢QB1-10丝口式1/2" 280水铸铁、铸钢3/4" 280水铸铁、铸钢1" 280水铸铁、铸钢11/4" 280水铸铁、铸钢11/2" 280水铸铁、铸钢 单口排气阀(排气阀)应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生。 单口排气阀工作原理： 排气状态时，浮筒由于重力作用，将杠杆的一端向下拉下，这时杠杆处于倾斜状态，在杠杆与排气孔接触部分出现空隙，空气就通过此空隙由排气孔排出，随着空气的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠杆上的密封端面逐渐压上排气孔，直至整个排气孔被完全堵住。排气阀这时就完全处于封闭状态。 单口排气阀的优点： 1.排气阀的浮筒采用低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。 2.浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。 3.杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，***在不排气的情况下的密封性。 OR单口排气阀的技术参数 材质: 黄铜 公称通径：DN15-DN25 介质: 水 公称压力：PN10 PN16 PN25 OR单口排气阀的安装： 1.自动排气阀必须垂直安装，即必须***其内部的浮筒处于垂直状态，一面影响排气； 2.自动排气阀在安装时，跟隔断阀一起安装，这样当需要拆下排气阀时进行检修时，能***系统的密闭，水不致外流； 3.自动排气阀一般安装在系统的点，有利于提高排气效 |
